Android动态调试so之dump内存数据

配置环境

一台已root手机

IDA pro6.6
Android SDK

准备工作：

把Android SDK添加到环境变量中
把已root手机的系统中关键so拖到本地，必要时可以静态读取，获取系统函数的偏移地址。例如把手机系统的system/lib的文件拖到本地debugging文件夹中。
adb pull /system/lib .\debugging\lib
在IDA pro6.6中找出android_server，并把android_server放到手机system/bin中。push的时候没有root权限，可以如下操作：
1
2
3
4
adb push android_server /data/local/tmp
adb shell
su
cp /data/local/tmp/android_server /system/lib

环境启动

由于需要调试程序启动加载的so，所以步骤比较多。

进入adb shell，在手机中执行android_server。
1
2
3
adb shell
su
android_server
进行端口转发
adb forward tcp:23946 tcp:23946
使用调试模式启动程序，adb shell am start -D -n 包名/类名，以上一篇博文的dexunshellram为例，dexunshellram动态加载了crackme0201，启动命令如下：
adb shell am start -D -n com.droider.dexunshellram/com.droider.crackme0201.MainActivity
打开IDA6.6，打开需要调试的so，然后选择Debugger->Select debugger，选择Remote ARM Linux/Android debugger。
然后选择Debugger->Debugger options，勾选所有logging和Events里的Suspend on thread start/exit和Suspend on library load/unload。
然后选择Debugger->process options，在Hostname中填写127.0.0.1，端口默认为23946。
然后选择Debugger->attach a process，选择com.droider.dexunshellram。

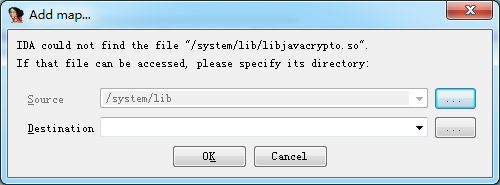

然后可能出现如下图所示，需要add map，由于之前把手机系统的system/lib复制到电脑中，这样可以指定到电脑的相应文件夹中，这样就可以静态调试系统so。如果你觉得你用不着调试系统函数，可以不用指定。
在Android SDK中找出ddms.bat，双击打开，为了后面执行jdb。
在IDA中点击运行或者按F9，然后在cmd中运行一下命令启动jdb
jdb -connect com.sun.jdi.SocketAttach:hostname=127.0.0.1,port=8700
IDA在linker中停下了，然后在path中找到相应调试的libunshellram.so，选择函数Java_com_droider_dexunshellram_unshellram_loadDex，这里是内存动态加载dex的地方。在else语句之前进行断点，就是loc_前一行插入断点，按F2，然后再运行程序，按F9。

dump内存

如下图所示，R0寄存器BE8F9144-48保存着dex文件的地址。

可以看出寄存器保存的地址为0x7653E008

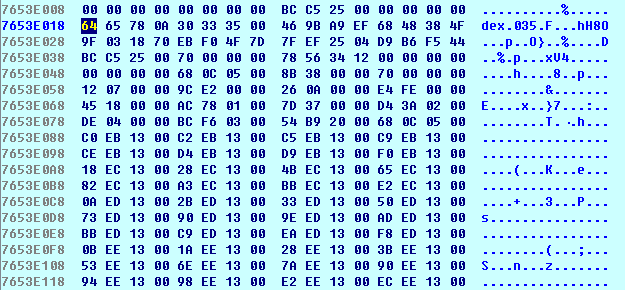

查看0x7653E018地址可以看出存储的就是dex文件，dex文件是dex.035开头的。而0x7653E038-3B存储着是dex文件的长度25C5BC

把以下脚本保存成dump.py，通过在file->Script File，选择dump.py。然后输入0x7653E018，输入长度0x25C5BC，最后输入保存的文件C:\\classes.dex。

import struct
def dumpdex(start, len, target):
	rawdex = idaapi.dbg_read_memory(start, len)
	fd = open(target, 'wb')
	fd.write(rawdex)
	fd.close()

def getdexlen(start):
	pos = start + 0x20
	mem = idaapi.dbg_read_memory(pos, 4)
	len = struct.unpack(' 0 and start > 0x0 and target and AskYN(1, 'start is 0x%0x, len is %d, dump to %s' % (start, len, target)) == 1:
	dumpdex(start, len, target)
	print('Dump Finish')

把dex文件dump到C盘中，由于是crackme0201的classes.dex，如果把dex放回之前博文的crackme0201的apk中，可以正常启动应用。
